Комплексная модернизация паровой турбины ПТ-60/75-130/13 (ПТ-65-130)
Целью модернизации является увеличение электрической и теплофикационной мощности турбины с повышением экономичности турбоустановки. Модернизация в объеме основной опции заключается в установке сотовых надбандажных уплотнений ЦВД и замене проточной части среднего давления с целью увеличения пропускной способности ЧСД до 240 т/ч при давлении 13 ата перед ЦСНД, при сохранении существующего ротора СНД. При этом сохраняется диапазон регулирования давления в производственном отборе, максимальный расход пара в конденсатор не изменяется.

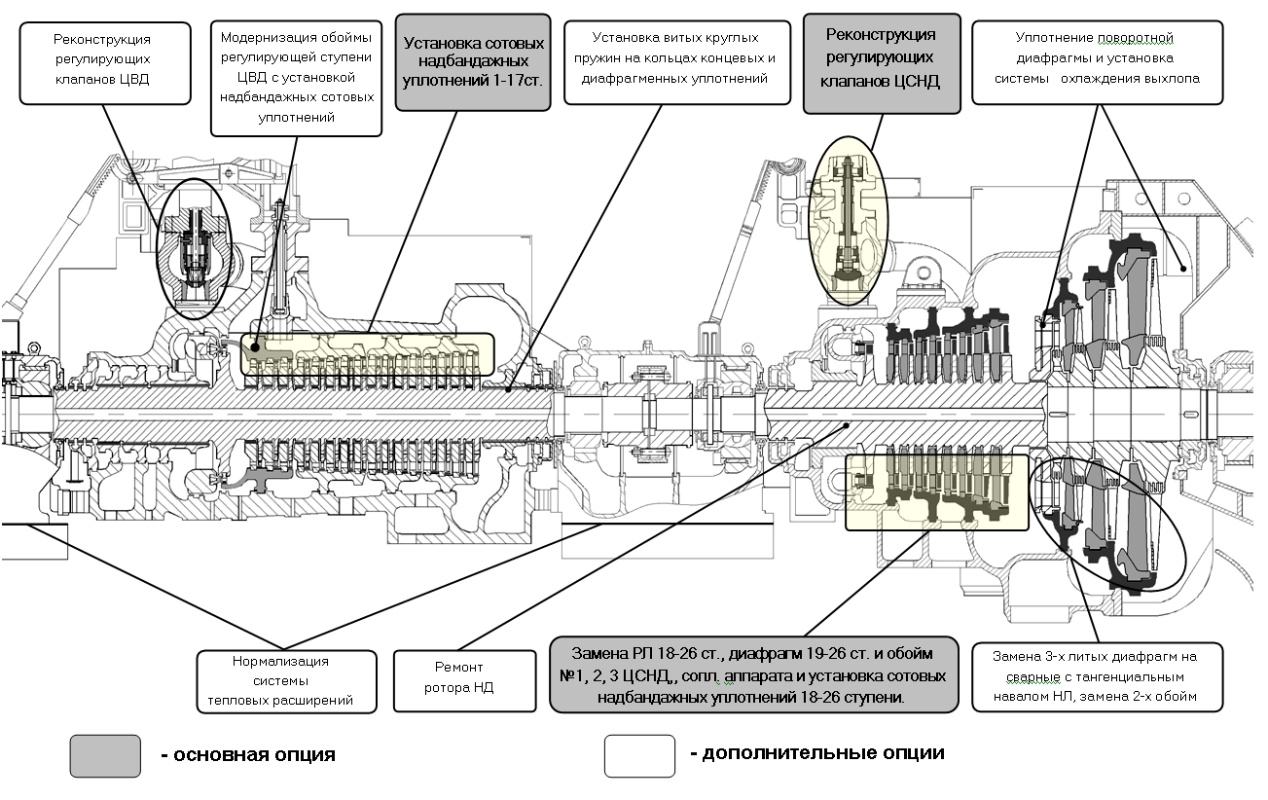

Заменяемые узлы при модернизации турбоагрегата в объёме основной опции:
- Сопловой аппарат ЦСНД;
- Обоймы диафрагм №1, 2 и 3 ЦСНД;
- Диафрагмы 19-26 ступеней в комплекте с уплотнительными кольцами с витыми круглыми пружинами и надбандажными сотовыми уплотнениями;
- Рабочие лопатки 18-26 ступеней с цельнофрезерованными бандажами;
- Регулирующие клапаны, седла и кулачково-распределительное устройство ЧСД.
Кроме того, в объёме основной опции предусматривается установка в козырьки диафрагм сотовых надбандажных уплотнений 1-17 ступеней ЦВД с приваркой уплотняющих усов на бандажи рабочих лопаток.
В результате модернизации по основной опции достигается следующее:
- Увеличение максимальной электрической мощности турбины до 86,4 МВт и расхода пара в теплофикационный отбор до 200 т/ч, за счет сокращения промышленного отбора.
- Обеспечение надёжной и маневренной работы турбоустановки на всех эксплуатационных режимах работы, в том числе при минимально возможных давлениях в промышленном и теплофикационном отборах.
- Повышение показателей экономичности турбоустановки;
- Обеспечение стабильности достигнутых технико-экономических показателей в течение межремонтного периода.
Эффект от модернизации в объеме основного предложения:
Режимы турбоагрегата | Электрическая мощность, МВт | Расход пара на теплофикацию, т/ч | Расход пара на производство, т/ч | Конденсационный | 60,6 | 0 | 0 | Номинальный | 70,0 | 200 | 44 | Максимальная мощность | 86,4 | 34 | 76 | С максимальным
теплофикационным отбором | 62,2 | 200 | 0 | Увеличение КПД ЧСД | 2,0% | Увеличение КПД ЦВД | 1,7-2% |
Дополнительные предложения (опции) по модернизации
Эффект от модернизации по дополнительным опциям
№
п/п | Наименование | Эффект | 1 | Модернизация обоймы регулирующей ступени ЦВД с установкой надбандажных сотовых уплотнений | - увеличение мощности на 0,21-0,24 МВт
- повышение КПД ЦВД на 0,3-0,4%
- повышение надежности работы
- стабильность достигнутых технико-экономических показателей
в течение всего межремонтного периода
- надёжная, без снижения экономичности работа концевых
уплотнений ЦНД в переходных режимах, в т.ч. при аварийных
остановах турбин | 2 | Установка диафрагм последних ступеней с тангенциальным навалом | Конденсационный режим:
- увеличение мощности на 0,76 МВт
- повышение КПД ЦСНД 2,1% | 3 | Уплотнение поворотной диафрагмы | Повышение экономичности турбоустановки при работе в режиме с полностью закрытой поворотной диафрагмой 7 Гкал/час | 4 | Замена надбандажных уплотнений ЦВД и ЦСД на сотовые | - повышение КПД цилиндров (ЦВД на 1,2-1,4%, ЦСНД на 1%);
- увеличение мощности (ЦВД на 0,5-0,8 МВт, ЦСНД на 0,2 МВт);
- улучшение надёжности работы турбоагрегатов;
- обеспечение стабильности достигнутых технико-экономических
показателей в течение межремонтного периода;
- обеспечение надёжной, без снижения экономичности работы
надбандажных уплотнений ЦВД и ЦСД на переходных режимах,
в т.ч. при аварийных остановах турбин. | 5 | Замена регулирующих клапанов ЦВД | - увеличение мощности на 0,02-0,11 МВт
- повышение КПД ЦВД на 0,12%
- повышение надежности работы | 6 | Установка сотовых концевых уплотнений ЦНД | - устранение присосов воздуха через концевые уплотнения
- повышение надежности работы турбины
- повышение экономичности турбины
- стабильность достигнутых технико-экономических показателей
в течение всего межремонтного периода
- надёжная, без снижения экономичности работа концевых
уплотнений ЦНД в переходных режимах, в т.ч. при аварийных
остановах турбин |
|
