Комплексная модернизация паровой турбины ПТ-80/100-130/13
Целью модернизации является увеличение электрической и теплофикационной мощности турбины с повышением экономичности турбоустановки. Модернизация в объеме основной опции заключается в установке сотовых надбандажных уплотнений ЦВД и замене проточной части среднего давления с изготовлением нового ротора НД с целью увеличения пропускной способности ЧСД до 383 т/ч. При этом сохраняется диапазон регулирования давления в производственном отборе, максимальный расход пара в конденсатор не изменяется.

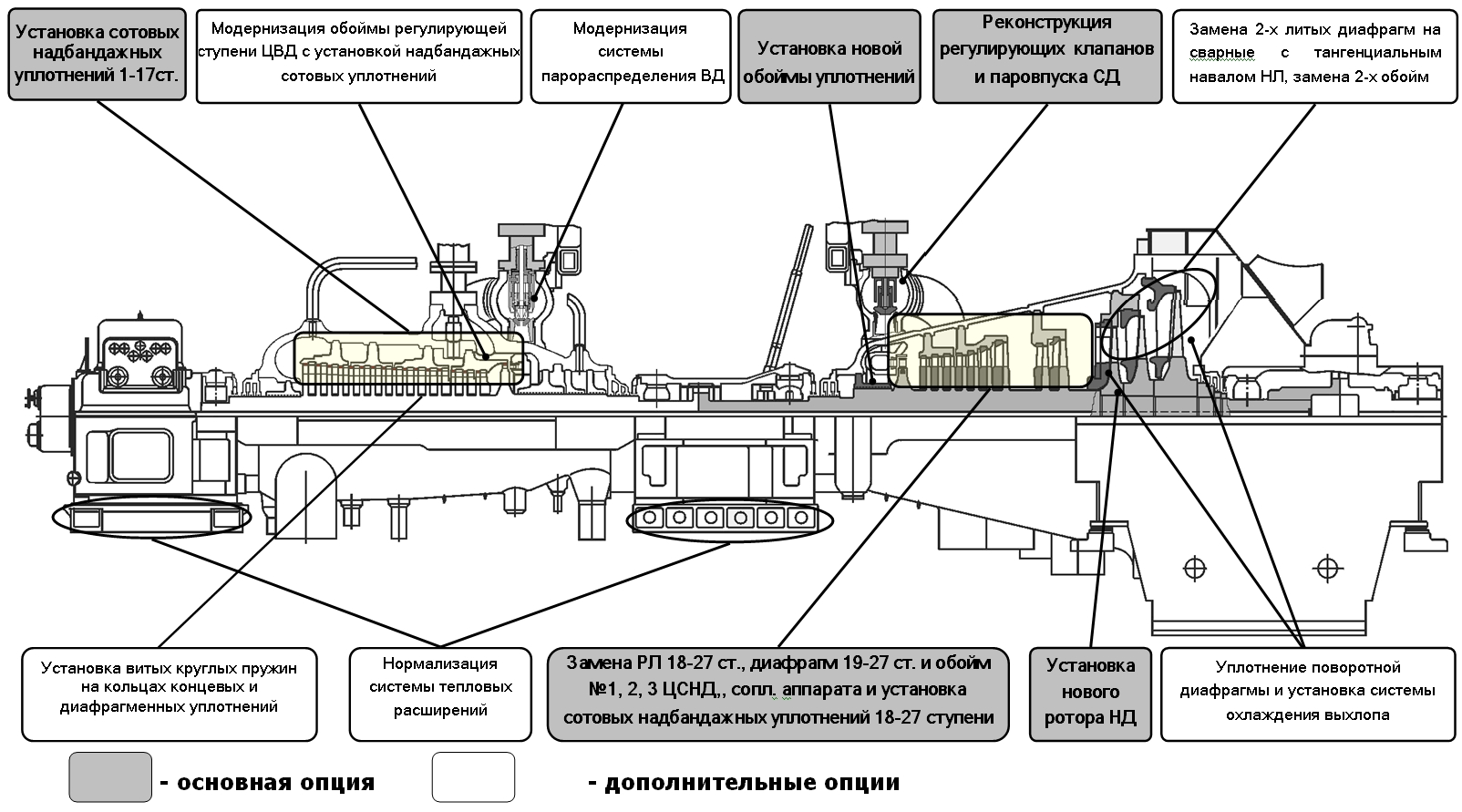

Заменяемые узлы при модернизации турбоагрегата в объёме основной опции: - Установка сотовых надбандажных уплотнений 1-17 ступеней ЦВД;
- Направляющий аппарат ЦСНД;
- Седла РК ЧСД большего пропускного сечения с доработкой паровых коробок верхней половины корпуса ЧСД под установку новых крышек;
- Регулирующие клапаны СД и кулачково-распределительное устройство;
- Диафрагмы 19-27 ступеней ЦСНД, укомплектованные надбандажными сотовыми уплотнениями и уплотнительными кольцами с витыми пружинами;
- Ротор СНД с установленными новыми рабочими лопатками 18-27 ступеней ЦСНД с цельнофрезерованными бандажами;
- Обоймы диафрагм №1, 2, 3;
- Обойма передних концевых уплотнений и уплотнительные кольца с витыми пружинами;
- Насадные диски 28, 29, 30 ступеней сохраняются в соответствии с существующей конструкцией, что позволяет сократить затраты на проведение модернизации (при условии использования старых насадных дисков).
Кроме того, в объёме основной опции предусматривается установка в козырьки диафрагм сотовых надбандажных уплотнений 1-17 ступеней ЦВД с приваркой уплотняющих усов на бандажи рабочих лопаток.
В результате модернизации по основной опции достигается следующее:
- Увеличение максимальной электрической мощности турбины до 110 МВт и мощности теплофикационного отбора до 168,1 Гкал/ч, за счет сокращения промышленного отбора.
- Обеспечение надёжной и маневренной работы турбоустановки на всех эксплуатационных режимах работы, в том числе при минимально возможных давлениях в промышленном и теплофикационном отборах.
- Повышение показателей экономичности турбоустановки;
- Обеспечение стабильности достигнутых технико-экономических показателей в течение межремонтного периода.
Эффект от модернизации в объеме основного предложения:
| Режимы турбоагрегата | Электрическая мощность, МВт | Расход пара на теплофикацию, т/ч | Расход пара на производство, т/ч | Конденсационный | 83,3 | 0 | 0 | Номинальный | 91,2 | 130 | 76 | Максимальной мощности | 110 | 35,1 | 43 | С максимальным
теплофикационным отбором | 98,3 | 168,1 | 0 | Увеличение КПД ЧСД | 1,6% | Увеличение КПД ЦВД | 1,7-2,0 % |
Дополнительные предложения (опции) по модернизации
Эффект от модернизации по дополнительным опциям
№
п/п | Наименование | Эффект | 1 | Модернизация обоймы регулирующей ступени ЦВД с установкой надбандажных сотовых уплотнений | - увеличение мощности на 0,21-0,24 МВт
- повышение КПД ЦВД на 0,3-0,4%
- повышение надежности работы
- стабильность достигнутых технико-экономических показателей
в течение всего межремонтного периода
- надёжная, без снижения экономичности работа концевых
уплотнений ЦНД в переходных режимах, в т.ч. при аварийных
остановах турбин | 2 | Установка диафрагм последних ступеней с тангенциальным навалом | Конденсационный режим:
- увеличение мощности на 0,76 МВт
- повышение КПД ЦСНД 2,1% | 3 | Уплотнение поворотной диафрагмы | Повышение экономичности турбоустановки при работе в режиме с полностью закрытой поворотной диафрагмой 7 Гкал/час | 4 | Замена надбандажных уплотнений ЦВД и ЦСД на сотовые | - повышение КПД цилиндров (ЦВД на 1,2-1,4%, ЦСНД на 1%);
- увеличение мощности (ЦВД на 0,6-0,9 МВт, ЦСНД на 0,2 МВт);
- улучшение надёжности работы турбоагрегатов;
- обеспечение стабильности достигнутых технико-экономических
показателей в течение межремонтного периода;
- обеспечение надёжной, без снижения экономичности работы
надбандажных уплотнений ЦВД и ЦСД на переходных режимах,
в т.ч. при аварийных остановах турбин. | 5 | Замена регулирующих клапанов ЦВД | - увеличение мощности на 0,02-0,11 МВт
- повышение КПД ЦВД на 0,12%
- повышение надежности работы | 6 | Установка сотовых концевых уплотнений ЦНД | - устранение присосов воздуха через концевые уплотнения
- повышение надежности работы турбины
- повышение экономичности турбины
- стабильность достигнутых технико-экономических показателей
в течение всего межремонтного периода
- надёжная, без снижения экономичности работа концевых
уплотнений ЦНД в переходных режимах, в т.ч. при аварийных
остановах турбин |
|
